一、橋梁檢測項目概況

檢測類型：懸挑觀景平臺橋梁檢測（橋梁外觀檢測、橋梁荷載試驗）

委托單位：湖北省巴東縣東瀼口鎮牛洞坪村委會

工程名稱：湖北省巴東縣東瀼口鎮牛洞坪村美麗鄉村建設項目懸挑觀景平臺

工程地址：湖北省巴東縣東瀼口鎮牛洞坪村

檢測日期：2019年6月12日

二、橋梁檢測目的

懸挑觀景平臺建成后，受湖北省巴東縣東瀼口鎮牛洞坪村委會委托，廣東保順檢測鑒定有限公司承擔該平臺檢測任務。檢測目的如下：檢查橋梁構件實際狀況；通過外觀檢查，評定外觀技術狀況；通過荷載試驗，了解結構在荷載作用下的實際工作狀態，綜合分析判斷橋梁結構的正常使用狀態和承載能力是否滿足設計荷載使用要求。

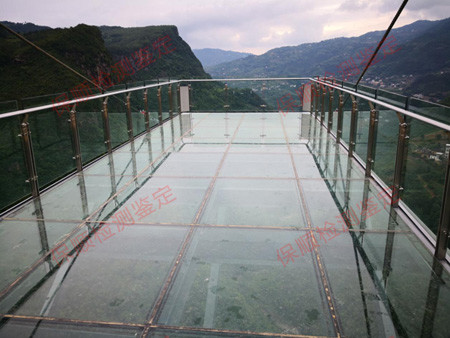

懸挑觀景平臺橋面

三、橋梁檢測內容

本次檢測共包含橋梁外觀檢測、橋梁荷載試驗兩方面內容：

1、橋梁外觀檢測。對橋梁上部、下部結構和橋面系進行詳細檢測，在檢查的過程中發現病害嚴重的部位則進行更加精細的檢測、記錄、拍照，并整理成報告的內容。對下部結構的裂縫檢測涵蓋墩身、橋臺，進行詳細的裂縫檢查。若存在裂縫則詳細調查其分布情況（含裂縫的具體位置、長度、寬度、走向等），并對病害嚴重的墩臺拍攝現場照片進行記錄。

2、橋梁荷載試驗。本荷載試驗為橋梁靜載試驗（橋梁靜荷載試驗）。根據橋梁荷載類型及場地條件，靜載試驗采用水荷載進行等效加載，測試和觀測項目如下：

（1）索力控制截面在試驗荷載下的撓度與應力；

（2）平臺橋梁控制截面在試驗荷載下的應力與撓度。

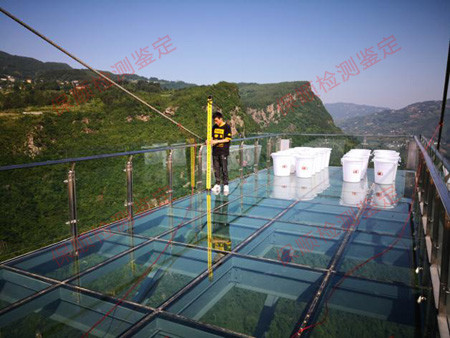

橋梁靜載試驗-撓度測量

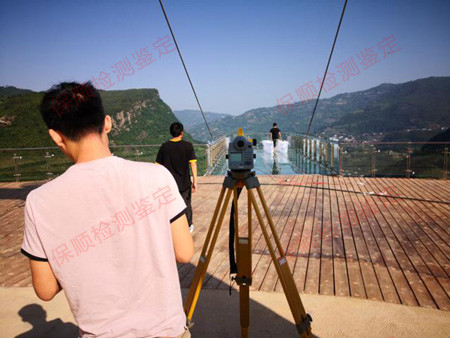

橋梁靜載試驗-撓度測量

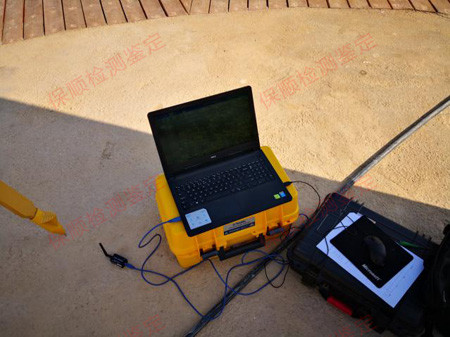

橋梁檢測-應力測量

四、橋梁檢測的主要依據

觀景平臺結構檢測與評估主要依據和參考以下技術標準、規范及規程：

（1）《公路工程質量檢驗評定標準》（JTGF80/1-2004）

（2）《城市橋梁檢測與評定技術規范》(CJJ T233-2015)

（3）《城市橋梁養護技術標準》（CJJ 99-2017）

（4）《鋼結構工程施工質量驗收規范》（GB50205-2001）

（5）《工程測量規范》（GB 50026-2007）

（6）《公路橋梁承載能力檢測評定規程》(JTGT J21-2011)

（7）《城市橋梁設計規范》（CJJ 11-2011）

（8）《美麗鄉村施工圖》

（9）交通部頒布的其它公路、橋梁技術規范。

相關案例：貴州省黔東南州黃平縣二橋（和諧橋）橋梁檢查
