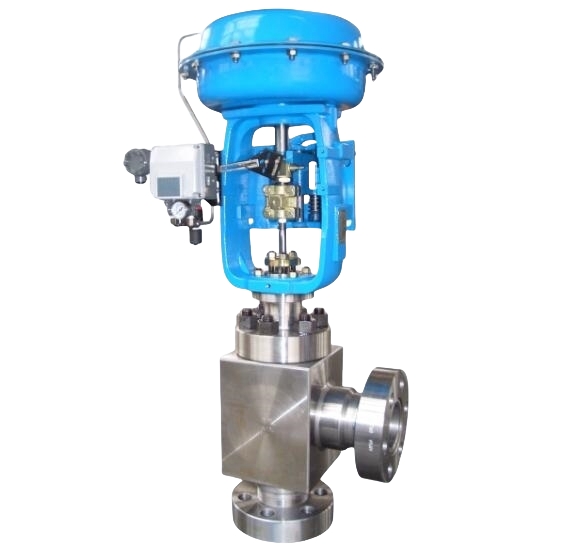

HAV文丘里角型調節閥
一、HAV文丘里角型調節閥產品概述
本公司引進的HAV閥芯是采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣。適用于控制含有顆粒的流體和泥漿、粘性或閃蒸流體。HAV的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
二、HAV主要技術參數
|
公稱通徑 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 | |
| 閥體型式 | 角型單座鑄造球型閥 | ||||||||
| 公稱通徑 | 25、40、50、65、80、100、125、150mm | ||||||||
| 公稱壓力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | ||||||||
| 連接型式 | 密封面型式 | FF、RF、RJ、LG、MFM | |||||||
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | ||||||||
| 焊接標準 | 嵌接焊SW（40~50mm） 對接焊BW（65~200mm） | ||||||||
| 材料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）鈦等 | ||||||||
| 上閥蓋 | 常溫型 | -17～+230℃ | |||||||
| 伸長I型 | -45～-17℃、 +230～+566℃ | ||||||||
| 伸長Ⅱ型 | -100～-45℃ | ||||||||
| 伸長ⅢI型 | -196～-100℃ | ||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | ||||||||
| 閥芯形式 | 單座柱塞型閥芯 | ||||||||
| 流量特性 | 等百分比特性、線性特性 | ||||||||
| 閥芯材料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | ||||||||
三、HAV執行器技術參數
|
執行器型式 |
HA多彈簧薄膜執行機構 |
| 膜片材料 | 乙丙橡膠夾尼龍布、腈橡膠夾尼龍布 |
| 彈簧范圍 | 20~100、80~240KPa |
| 供氣壓力 | 140~400KPa |
| 氣源接口 | RC1/4" |
| 環境溫度 | -30~+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、HAV主要性能指標
|
泄漏量 |
金屬閥座 |
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
| 回差 | 帶定位器 | 小于全行程的1% |
| 不帶定位器 | 小于全行程的3% | |
| 基本誤差 | 帶定位器 | 小于全行程的±1% |
| 不帶定位器 | 小于全行程的±5% | |
| — | 注：采用標準的V型聚四氟乙烯填料 | |
| 可調范圍 | 50：1 | |
